　　、污染治理设备用电监管项目意义

　　随着国家和人民对于环保要求的迫切提高，政府也接二连三地出台各种措施，如何针对性地对企业内的环保设置使用状况作出监测，发挥污染治理设备的作用，提高使用效率，并且政府部门能够实时掌握治污设施的运行状况和异常报警。

　　依托创新的物联网电力传感技术，实时采集企业总用电、生产设备及环保治理设备用电数据，通过关联分析、超限分析、停电分析、停限产分析，及时发现环保治理设备未开启、异常关闭及减速、空转、降频等异常情况，同时通过数据分析还可以实时监测限产和停产整治企业运行状态。污染治理设备用电监管

　　二、项目要求

　　1、云平台架构

　　系统将可以通过PC浏览器、平板、APP访问和在线支付无人值守

　　2.维护方便

　　系统软件升级维护不再收到客户网络环境的困扰，云端统部署，升级方便快速；客户不需要安装客户端。

　　3、无线传输

　　监测点使用LORA模块与网关互通，网关采用2G/4G网络上传数据，整体架构*无需布线。

　　4、排污治污设备监测

　　系统对排污和治污设备进行不间断用电监测，判断启停时间点；能够进行排污治污联动监测。

　　5、异常管理和申报

　　企业生产或排污要按计划进行申报和管理，旦超出计划外的任何启动和停止状态，系统就会自动发出预警，进行短信和APP推送。

　　6、停限产计划

　　可以制定停产和限产计划。在停产限产计划内，对排污和治污设备做有限制的启停计划，超出计划外则报异常。

　　7、数据安全，统第三方接口

　　对公网传输数据进行封装加密，保证通讯线路安全；提供统的第三方API或SDK开发接口。

　　8、大数据存储

　　所有历史数据都能够存储和查询。数据存储周期大于等于三年。

　　三、目标客户

　　各地环保部门

　　各地各行业的重污染。高能耗的重点监测企业

　　四、污染治理设备用电监管项目需求分析

　　1.数据集中采集和分发——采集器定时上传抄表数据给中心，转发对表的控制命令

　　2.B/S管理系统——可通过PC浏览器、移动端，平板等多种终端访问，B/S架构的预付费管理平台系统

　　3.数据安全——数据统采用无线方式发送，每台网关单独与平台通讯。

　　4.用电监测——能够对企业下监管的排污设备和治污设备进行用电监测。

　　5.异常处理——对超出计划外的排污或治污设备的启停状态进行预警判断，并执行推送

　　6.停限产计划——环保部门能对全区域的企业进行针对性的停产和限产计划，以维护自然环境，减少排放。

　　7.企业资产管理——对企业的行业、排污设备、治污设备等所有资产进行管理，用于全盘监管。

　　8.报表中心——系统提供停限产报表，能耗报表，报警报表，通讯报表等

　　9.APP——提供安卓和苹果版本的用户APP，监测数据、查询报表，接收异常推送等功能

　　10.统计分析——产污分析、减产减排分析等。

　　五、系统方案

　　1.无线免布线分体式方案

分体式穿刺免布线配置方案（1.5~600A）

 2.无线体化仪表方案

无线表外置互感器配置方案（不限电流）

　　六、系统硬件

　　1.AEW100免布线多功能仪表

　　2.无线模块介绍

　　AF-GSM200模块是款2G/4G/有线无线模块， 该无线模块为安全用电云平台模块。

　　其中2G版本成本和价格较低，仅支持GSM网络，支持移动和联通（联通已退网）的上网的卡。该模块有个RS-485接口和个RS-232接口，这两个通讯接口都可以当做调试口，但只有RS-485接口可以接仪表作为数据采集接口。另外该模块还配有个RJ45接口（网口），该接口无实际功能，不能用作调试。

　　4G版本价格稍高，网口版本的价格与2G差不多。

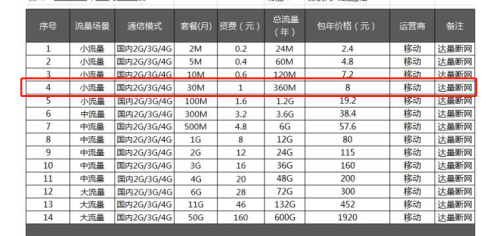

　　AF-GSM200接入每块仪表所需流量为20M/月，单个模块多可以接入10块表。默认上传间隔2分钟，如发生报警，会实时上传数据。以下是运营商参考价格：

　　3.无线表型号说明

　　无线表系列性能：

　　无线表单表流量说明：

　　上传间隔分钟，小于 30M/月；

　　上传间隔二分钟，小于 15M/月；

　　上传间隔五分钟，小于10M/月。

　　4.服务器配置

　　云服务器配置根据点数的不同，分别如下，推荐申请阿里云，安全性较高：

　　七、系统主要功能

　　1.首页（污染治理设备用电监管）

　　（）企业概况

　　显示接入的企业数，设备数和监测点位数，治污设备的当前运行状况和停产限产的异常状况等信息。

　　（二）用电统计

　　以曲线图的方式展示企业昨日和今日用电情况。

　　（三）产污设施运行柱状图

　　显示昨日和今日产污设施按小时运行数的柱状图。

　　（四）治污设施运行柱状图

　　显示昨日和今日治污设施按小时运行数的柱状图。

　　2.实时监测

　　采集现场用电信号，可以查看企业、车间设备、监测点各级的统计情况，包括生产状态、设备状态、电流、电压、用电、功率等，默认显示昨日/今日曲线，可选择具体的时间并生成曲线，其中用电和功率曲线中包含设置的设备启停阀值，企业整体用电中显示企业停产的阈值。

　　3.设备报警记录

　　根据设置的启停阈值，判断生产时间和治污设施运行时间是否吻合，与停产限产计划是否有时间冲突。

　　4.异常实时报警

　　通过关联分析、超限分析、启停时间分析，及时发现环保治理设备未开启、异常关闭及减速、空转、降频等异常情况，同时通过数据分析还可以实时监测限产和停产整治企业运行状态。

　　5.产污分析

　　统计企业/行业在某个时间段内的产污数量

　　6.减产减排分析

　　统计企业在污染日、非污染日的负荷对比，以小时为单位展示功率曲线

　　7.企业用电监测

　　可查询企业/行业的日功率曲线，默认是今日/昨日对比，可选择对比的日期

　　8.能耗报表

　　统计企业/行业在某个时间段内的用电量，可按日/月/年进行统计和分析

　　八、系统界面

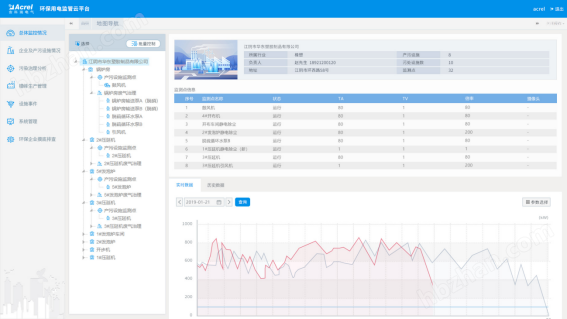

　　APP界面
