、充电桩壁挂电能表/直流电表概述

DJSF1352型电子式直流电能表是我公司生产的新代产品。采用液晶显示，具有RS485功能可与微机进行数据交换。适合充电桩直流计量、蓄电池、太阳能电池板等直流信号设备电量测量和电能计量使用，亦可用于工矿企业，民用建筑，楼宇自动化等现代供配直流电系统。

有测量单元、数据处理单元、通讯单元、显示单元等组成，具有电能测量、数据处理、实时监测、LCD显示功能。电能表具有高倍过载、高精度、低功耗、停电数据自动保存、长寿命等特点。本电表符合Q/GDW1825-2013直流电能表技术规范、GB/T29318-2012电动汽车非车载充电电能计量、Q/GDW364-2009单相智能电能表技术规范相关技术要求。

DJSF1352产品功能众多，可满足目前外不同场合的特殊要求。主要功能如下：

★  具有正向，反向有功电能量计量功能，组合电能=正向+反向；

★  电压、电流、功率测量；

★  上12个月结算功能；

★  具有日历、计时和闰年自动转换功能，具有校时功能。其中广播下发的时钟误差不得大于5分钟，在零点前后十分钟内不准校时，每天只允许校时次；

★  具有两套费率时段，可通过预先设置的时间实现两套费率时段的自动转换，每套费率时段全年至少可设两个时区，24小时内至少可以设8个时段，时段小间隔为15分钟，时段可跨零点设置；

★  调制红外通讯接口和RS-485通讯接口，采用DL/T645-2007通讯协议和 Modbus-RTU 协议，RS485的通讯速率可在 1200bps、2400bps、4800bps、9600bps、19200bps 设置，调制红外固定为 1200bps；。

二、充电桩壁挂电能表/直流电表规格及主要技术参数

2.1规格

★  准确度等级：1 级

★  额定电压(Un)： 100V 、350V 、500V 、750V、1000V等

★  标定电流 DC(直接接入)：20A、40A等可设置；标定电流 DC(外附分流器)：200A、300A、400A、

600A等可设置。

★  脉冲常数：以实际铭牌标注为准

★  辅助电源：供电电压，DC20-60V或 AC85V-265V可选

2.2 技术参数

2.2.1 基本误差

在额定电压(Un)下，电能表基本误差不应该超过下表的误差极限

表 1：电能表基本误差

2.2.2 工作电压范围

表 2：工作电压范围

2.2.3 潜动

在参比条件下电流表电流线路短路，电压电路分别施加 1.1Un 和 0.8Un，在 20min 时间内，电能表不能有脉冲输出或代表脉冲输出的指示灯无闪烁。

2.2.4 功率消耗

表 3：功率消耗

2.2.5 工作环境条件

表 4：工作环境条件

2.2.6 通讯接口

表 5：通讯接口

2.2.7 电磁兼容

表 6：电磁兼容

2.2.8 机械参数

★  外形尺寸：160±0.5mm(长度)  112±0.5mm(宽度)  58±0.5mm(厚度)

★  重量：约 0.5kg

三、显示与操作

3.1 显示方式

电能表采用 LCD 显示信息，液晶屏可视尺寸 60mm(长)x30mm(宽)，灰底黑字。

图 1：LCD 显示界面

3.2 显示功能

★  采用液晶显示，显示方式分为自动循环显示和按键显示两种，显示项目可设。

★  显示有背光功能，背光为白色，可通过按键、红外出发点亮，误操作两个自动循环显示后自动关闭。

★  可现实累计电量、电压、电流、功率、时间等信息

★  电能量显示为8位，出厂默认两位小数，计量单位 kWh。

★  用到的LCD显示信息，各图形文字说明：

表 7：显示图形说明

3.3 脉冲指示灯

脉冲指示灯：红灯，平时灭，计量电能时闪烁

四、通讯

4.1 通讯接口

仪表配置有个R485通讯接口和红外通讯接口。

4.2 数据读写

通过485通讯接口，可完成参数设置和抄读数据。兼容DL/T645-2007协议、Modbus-RTU 协议，各协议实现功能分别如下：

DL/T645-2007协议：可读取实时的电参量（电压、电流、功率），当前有功电能及费率电能，上12月结算电能，事件记录数据。费率及显示设置，电表清零功能。具体参照对应协议详述。

Modbus-RTU协议：可读取实时的电参量（电压、电流、功率），当前有功电能及费率电能，可设置费率，电表清零功能。具体参照对应协议详述。

4.3 通讯参数设置

通讯地址、波特率、校验位只能通过RS485接口设置。

通讯地址：DL/T645-2007协议通讯地址默认为产品编码(12位BCD码)，Modbus-RTU协议地址默认为01。

波特率：1200/2400/4800/9600/19200bps 可设，校验位(可设):奇/偶/无。

注：默认出厂为 9600bps，偶校验。检验位如另有要求，请以实际产品为准。

五、安装使用

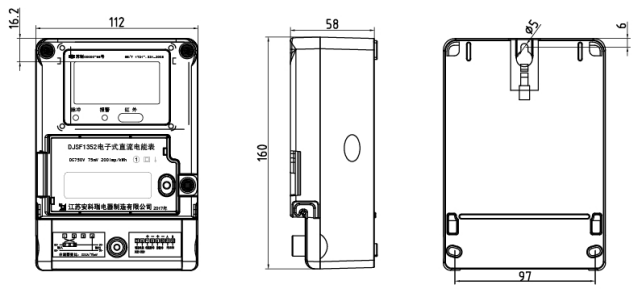

5.1 外观尺寸

电能表应安装在室内使用，安装电能表的应放在坚固耐火的墙上，建议安装高度为1.8m左右。空气中无腐蚀性气体。电表上部有挂钩螺钉孔用M4挂钩螺钉，电表下部有2个安装孔用M5*35自攻螺钉固定在接线板上(下图)。（单位：mm）

图 2：外观尺寸

5.2 端子接线图

电能表应按照接线端盒上的接线图进行接线，用铜线或铜接线头引入。

图 3：端子接线图

外置分流器接线图如下图所示：

图 4：分流器接线图（应用 1）

图 5：分流器接线图（应用 2）

注：当电压和电流信号全为正或负值时，功率将表示为正，计量正向电能；当电压和电流信号正负时，功率将表示为负，计量反向电能。

5.3 注意事项

电表应安装在牢固、耐火、不易震动的地方，安装后的电表应垂直不倾斜。不要私自安装电表，要按照接线图正确接线，否则可能会因电压过高而烧坏电表。接线式要注意因接触不良和进出线太细而引起的打火和烧坏。注意电表量程，不要超过其范围，否则可能因电流负载过大而烧坏电表。

六、储藏及运输注意事项

6.1运输电能表时禁止使电能表受到剧烈碰撞。

6.2本产品为电子器件，故搬运、取放时应尽量避免重物撞击和磕碰。

6.3保存地点环境温度应为－40℃～＋70℃，相对湿度不超过 85%。

6.4电表应在原包装的条件下放在仓库保存，叠放高度不超过 5 箱。拆箱后的电表，如发现外观损伤，请不要对电表安装、加电；单表叠放高度不超过 5 块，拆包后的电表不宜储存。
