　　防爆型电动机保护器增安电机配套用是专门设计用于存在爆炸性气体、蒸汽或粉尘环境中的关键安全设备。它的核心作用是在保护电动机免受常规电气故障(如过载、短路、缺相、堵转、不平衡等)的同时，防止其自身成为点燃源，从而避免引发爆炸。

　　ARD2F 智能电动机保护器(以下简称保护器)适用于额定电压至 660V 的低压电动机 回路，集保护、测量、控制、通讯、运维于一体。其完善的保护功能确保电动机安全运行， 带有逻辑可编程功能，可以满足多种控制方式。可选配不同通讯模块适应现场通讯需求。 该产品采用分体式结构，由主体、显示单元、互感器组成，可适应各种柜体的安装。

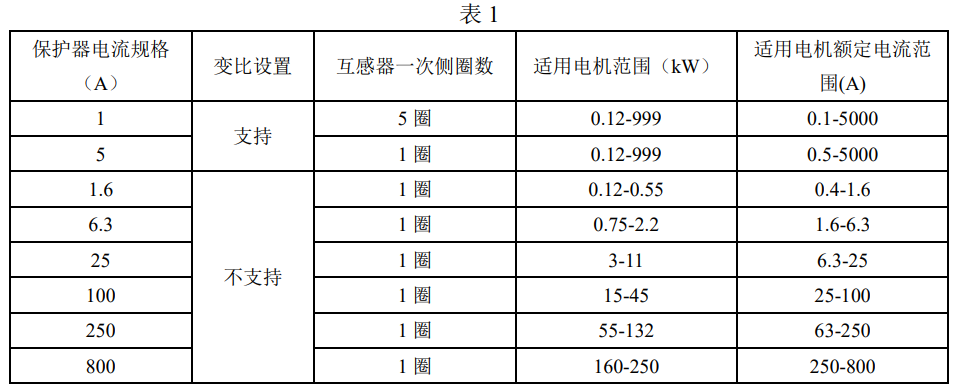

　　ARD2F 电流规格与适用电机额定电流、功率对应关系见表 1：

　　ARD2F 附加功能见表 2：

　　ARD2F 显示模块见表 3：

　　防爆型电动机保护器增安电机配套用备注：

　　(1)、ARD2F 标配电流测量和两路继电器输出 DO4(97、98)、DO5(94、96、95)

　　(2)、带有起动控制时，保护器最多提供 2 个起动继电器用于顺序控制外部 2 个接触器的闭合/断开，从而实现电动机的不同起动方式(如 Y-∆转换起动、正反转控制，自耦降压起动等) (3)、附加功能选配 SU 时必须同时选配 Q，失压重起(抗晃电)是需要起动控制功能配合实现的。附加功能 SU 包括 U(电压)、SR(故障记录)功能

　　(4)、100A 及以下电流规格使用统一一款电流互感器，互感器自配 1m 左右的二次线，如需特殊线长可同厂家联系。250A、800A 电流规格使用另外两种互感器，这两款互感器不带二次线。互感器外观尺寸详见“外形尺寸及安装"部分

　　(5)、标配显示连接线是长度为 1.5m 的网线，有 3 米和 5 米规格可供另外选配，可下单备注相应线长，不备注时按默认长度。

　　(6)、不需要显示模块的客户，一批可选配数个显示模块用作现场调试与参数设置，或使用
