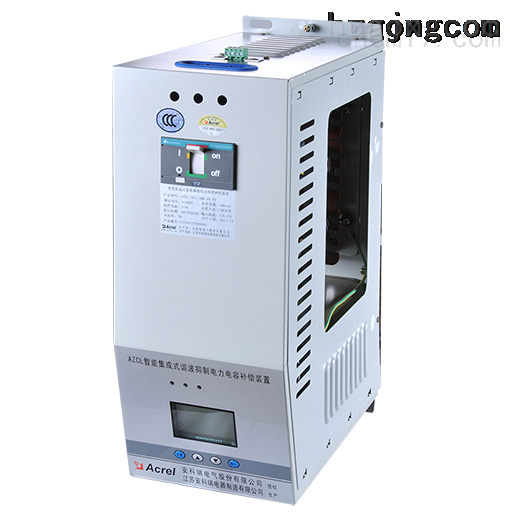

安科瑞 鲍静君 概述 AZCL-SP1/480-30 三相共补式电力补偿装置是应用于0.4kV、50Hz低压配电中用于节省能源、降低线损、提高功率因数和电能质量的新一代无功补偿设备。其中串接7%电抗器的产品使用于主要谐波为5次、7次及以上的电气环境，串接14%电抗器的产品使用于主要谐波为3次及以上的电气环境。 AZCL-SP1/480-30 三相共补式电力补偿装置功能特点：过零投切，分相补偿，温度保护，缺相保护，过压、欠压保护，谐波功能，智能网络控制，高可靠性，积木结构，接线简单，扩容方便，维护方便，*。 1 型号说明
2 技术指标
AZCL-SP1/480-30 三相共补式电力补偿装置 4. 产品应用方案 4.1变压器容量为100/125/160/200/250/315/400/800/1000/1250/1600/2000KVA的三相补偿应用方案 设计方案：三相补偿、电压过零投入、电流过零切除 补偿容量按变压器总容量的50%进行配置，若补偿容量不够则可以适当增加电容的个数; 补偿容量配置时尽量配成梯形补偿方式，可提高补偿精度; 控制器与指示仪可以选用也可二选一，如不选用指示仪也可接传统的指示灯; 主要应用：住宅小区、城网、农网改造等工程项目，且谐波不超标的三相平衡的用电场合。 4.2变压器容量为100/125/160/200/250/315/400/800/1000/1250/1600/2000KVA的单相、三相混合补偿应用方案 设计方案：三相补偿、电压过零投入、电流过零切除 补偿容量按变压器总容量的50%进行配置，其**补占30~40%，若补偿容量不够则可以适当增加电容的个数; 补偿容量配置时尽量配成梯形补偿方式，可提高补偿精度; 控制器与指示仪可以选用也可二选一，如不选用指示仪也可接传统的指示灯; 主要应用：住宅小区、城网、农网改造等工程项目，且谐波不超标的三相平衡的用电场合。 4.3变压器容量为100/125/160/200/250/315/400/800/1250/1600/2000KVA的三相补偿应用方案(串接7%电抗器) 设计方案：三相补偿、电压过零投入、电流过零切除 补偿容量按变压器总容量的50%进行配置，若补偿容量不够则可以适当增加电容的个数; 补偿容量配置时尽量配成梯形补偿方式，可提高补偿精度; 控制器与指示仪可以选用也可二选一，如不选用指示仪也可接传统的指示灯; 7%系列抗谐电力电容器主要应用于5、7次谐波超标，负荷相对稳定的住宅小区、城网、企业等行业的无功补偿，14%系列抗谐电力电容器主要应用于3、5、7次谐波超标，负荷相对稳定的冶金铸造、机械加工、大型钢厂等行业的无功补偿。 4.4变压器容量为100/125/160/200/250/315KVA的单相、三相混合补偿应用方案 设计方案：三相补偿、电压过零投入、电流过零切除 补偿容量按变压器总容量的50%进行配置，其**补占30~40%，若补偿容量不够则可以适当增加电容的个数; 补偿容量配置时尽量配成梯形补偿方式，可提高补偿精度; 控制器与指示仪可以选用也可二选一，如不选用指示仪也可接传统的指示灯; 7%系列抗谐电力电容器主要应用于5、7次谐波超标，负荷相对稳定的住宅小区、城网、企业等行业的无功补偿，14%系列抗谐电力电容器主要应用于3、5、7次谐波超标，负荷相对稳定的冶金铸造、机械加工、大型钢厂等行业的无功补偿。
|
