　　1概述

　　ADW400 环保监测模块主要用于计量低压网络的三相有功电能，同时可选择最大四个回路的电流输入，具RS485 通讯和 470MHz 无线通讯功能，方便用户进行用电监测、集抄和管理。可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量，统计和分析。

　　2 产品型号规格

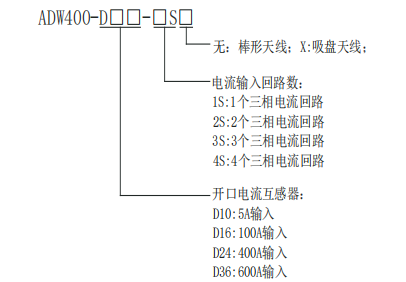

　　2.1 ADW400 环保监测模块命名规则

　　注:可选择外置吸盘天线，标配线长 2 米。

　　2.2 配套互感器命名规则

　　2.3 规格型号

　　表 1 ADW400 配套互感器规格型号

　　注:建议 AKH-0.66/K-∅10N 的安放位置与一次侧互感器的间距保持在 1 米以上；

　　3技术参数

　　3.1 无线计量模块

　　表2 ADW400 主要功能

　　注：有源开关量输入 DI 仅用于接线方式为三相四线时，三相三线时禁止使用；

　　3.2 电气特性

　　表3 ADW400 电气特性

　　3.3 环境条件

　　表 4 ADW400 环境条件

　　4 外形尺寸及安装说明（单位：mm）

　　4.1 外形尺寸(单位：mm)

　　(1)ADW400 尺寸图

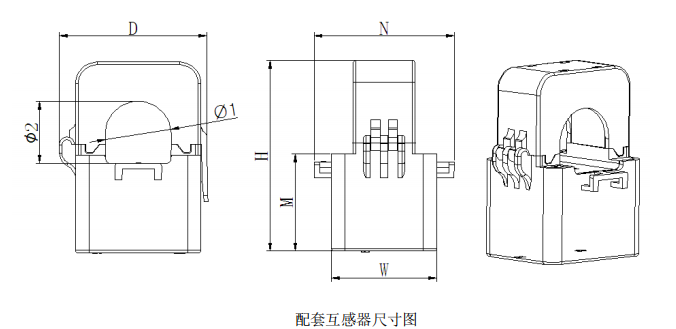

　　(2)配套互感器外形尺寸

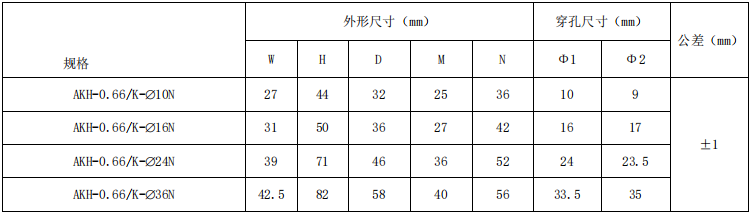

　　表 5 配套互感器外形尺寸

　　注：CH1～4 每个回路的 3 个互感器共用同一条线束，线长 1m。
