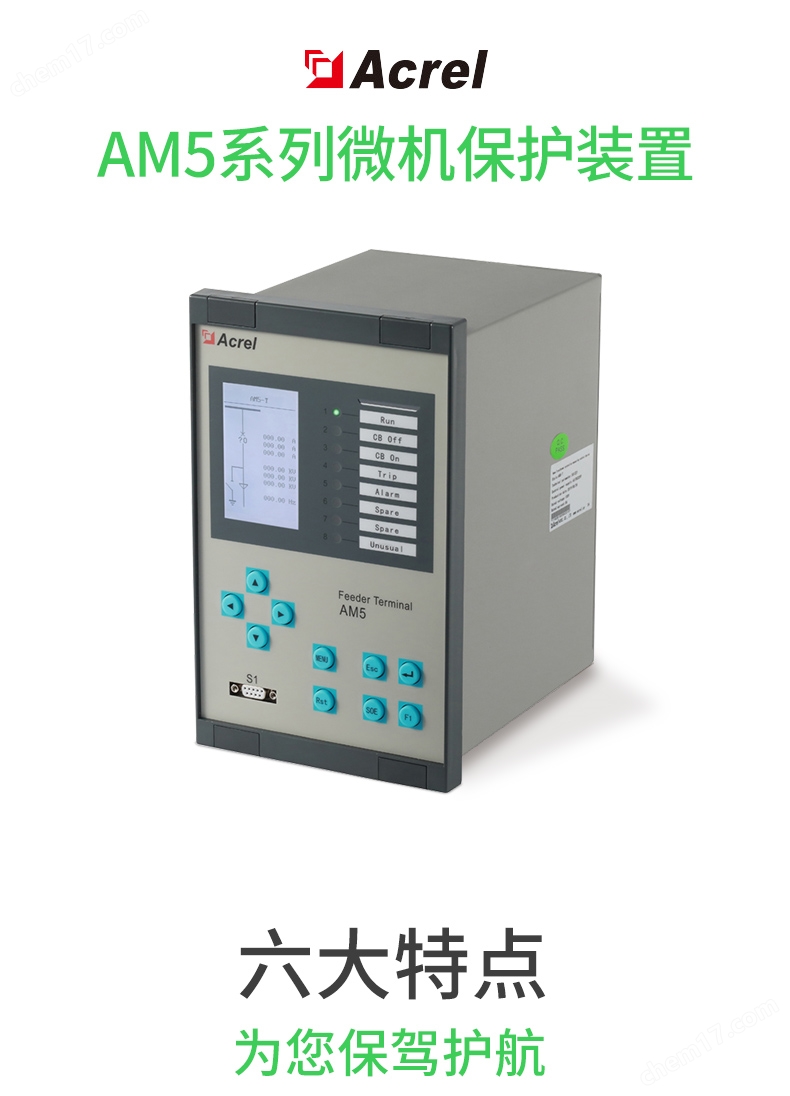

AM5系列微机保护装置（以下简称装置）集保护、测量、控制于一体，适用于35kV及以下电压等级的用户终端变电站(所)，可实现用户变电站的保护和测控。应用领域覆盖电力、水利、交通、石油、化工、煤炭、冶金等行业。

　　AM5系列微机保护装置接线方式

　　AM5-DB电气接线图如图7.2所示，包括交流量接线、开入开出接线、通讯接线和辅助电源接线。端子X1为交流量接线，Ia、Ib、Ic为保护相电流，I1、I2为两路进线电流接入。

　　X1.13-X1.14为进线1电压接入，X1.15-X1.16为进线2电压接入, X1.17-X1.20为I段母线电压接入，X1.21-X1.24为II段母线电压接入。

　　X5为标配的开入接线端子，共有16路输入，分为4组，每组有一公共端。1组有DI01和DI02，第2组有DI03和DI04，第3组为DI05-DI10，第4组为DI11-DI16。所有开入允许接电压AC/DC 220V或AC/DC110V或DC48V，同组的开入有相同的极性。

　　X6为标配的开出接线端子，共有10路电磁式继电器无极性接点。出厂时除了DO10为常闭触点输出外，其他9路均为常开触点。

　　X2为通信端子，共有2路RS485通信端子和一路IRIG-B对时输入端子。X2.2、X2.3为1路通信端子，X2.7、X2.8为第2路通信端子，两路通讯均支持IEC60870-5-103和Modbus-RTU通讯规约且可任意配置。

　　X4为辅助电源端子，交直流均可接入，X4.3为辅助电源保护地，可靠连接大地。
