安科瑞 鲍静君 ARTM系列电气接点在线测温装置 ARTM系列电气接点在线测温装置适用于高低压开关柜内电缆接头、断路器触头、刀闸开关、高压电缆中间头、干式变压器、低压大电流等设备的温度监测，防止在运行过程中因氧化、松动、灰尘等因素造成接点接触电阻过大而发热成为安全隐患，提高设备安全保障，及时、持续、准确反映设备运行状态，降低设备事故率。 3.1 测温传感器 一种直接固定安装于发热部位的温度采集传感器，有有线、无线两种类型。 3.1.1 ATE100螺栓式无线传感器
ATE100螺栓式传感器采用螺栓式固定在测温接点处，一般较适应于安装在母排出现与电缆搭接头处。 技术参数 ★工作电源：电池供电 ★测温范围：0℃～125℃ ★测量精度：±2℃ ★发射频段：2.4GHz ★采样周期：20s ★发射周期：4分钟 ★传输距离：空旷10米 外形尺寸（单位mm）

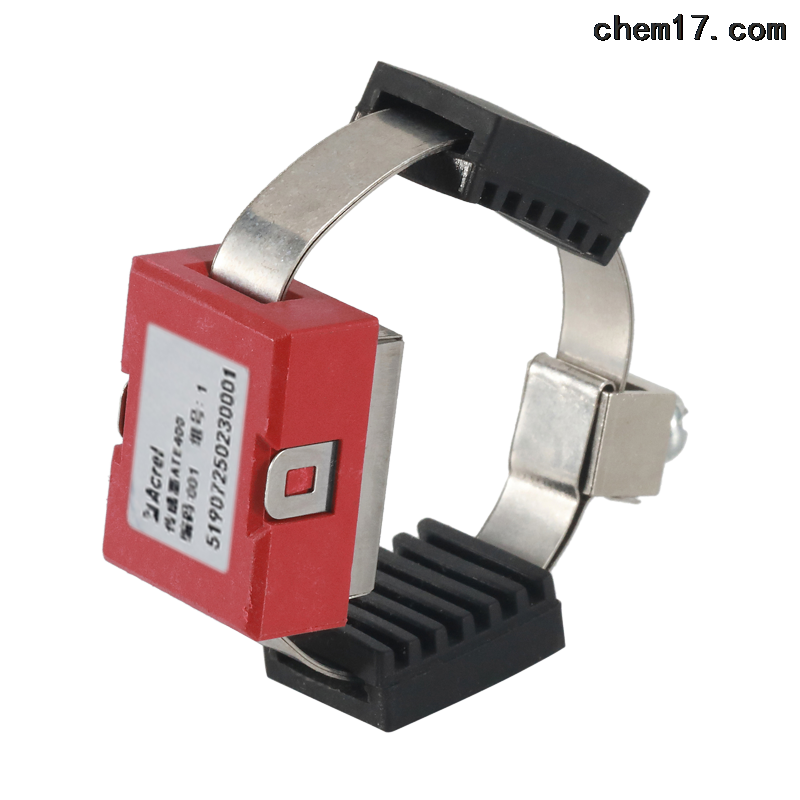

3.1.2 ATE200表带式无线传感器
ATE200表带式传感器采用表带式固定在测温接点处，一般较适应于断路器触头、母排等的测温。 技术参数 ★工作电源：电池供电 ★测温范围：0℃～125℃ ★测量精度：±2℃ ★发射频段：2.4GHz ★采样周期：20s ★发射周期：4分钟 ★传输距离：空旷10米 外形尺寸（单位mm）
3.1.3 ATE300无源无线传感器
ATE300无源传感器采用CT感应取电工作，采用分体式结构，通过扎带捆绑式固定于断路器触头、母排、电缆搭接处等大电流处测温。 技术参数 ★工作电源：CT感应取电 ★启动电流：<10A ★测温范围：0℃～125℃ ★测量精度：±2℃ ★发射频段：470MHz ★采样周期：10s ★发射周期：10s ★传输距离：空旷200米 外形尺寸 （单位mm）
3.1.4 PT100有线传感器
PT100传感器适用于高中压柜接点、变压器/电机绕组的测温。 技术参数 ★安装方式：可捆绑或支架安装 ★测温范围：-200℃～850℃ ★测量精度：±2℃ 3.2 采集/显示终端 测温传感器发射的温度数据，可以通过ATC系列收发器接收并转发至ARTM系列显示终端。 3.2.1 ATC200收发器
ATC200是一款带有一路485接口的温度收发器，可同时接收12个ATE100（ATE200）传感器发射的数据，并将采集到的数据通过485总线上传到监控中心。 技术参数 ★工作电源：DC 24V ★安装方式：35mm导轨式安装、螺丝固定安装 ★通讯接口：一路485接口 外形尺寸（单位mm）
3.2.2 ATC400收发器
ATC400是一款带有一路485接口的温度收发器，可同时接收240个ATE300传感器发射的数据，并将采集到的数据通过485总线上传到监控中心。 技术参数 ★工作电源：DC 24V ★安装方式：35mm导轨式安装、螺丝固定安装 ★通讯接口：一路485接口 外形尺寸（单位mm）
3.2.3 ARTM-Pn无线测温装置
ARTM-Pn无线测温装置可以单独安装在高压柜、低压抽屉柜内，每台装置可以接收3、6、9、12、18个传感器的数据，传感器型号可选配ATE100、ATE200、ATE300。装置带有一路485接口，可将采集到的温度数据上传到监控中心。 技术参数 ★工作电源：AC85～265V，DC100V～300V自适应 ★功耗：8W ★安装方式：嵌入式安装 ★通讯接口：一路485接口、MODBUS-RTU协议 ★接点温度测量精度： ±2℃ ★开入采集：4路内置12V输入，可采集断路器、手车等位置状态 ★开出配置：18个测温点共用2路无源开出，DO1默认为超高温跳闸、DO2默认为高温告警。 接线端子
开孔尺寸（单位mm）
3.2.4 ASD320-Pn无线测温装置
ASD320-Pn无线测温装置，集开关柜综合测控、开关柜内接点无线测温于一体，具有一次回路动态模拟图、弹簧储能指示、高压带电显示及闭锁、验电、核相、、自动温湿度控制及显示（带强制加热）、远方/就地旋钮、分合闸旋钮、储能旋钮、人体感应、柜内照明控制、RS485通讯等功能，并可选配无线测温模块实现高压柜内电气接点测温，能替代除微机综合保护装置外的所有二次元件，实现测控一体。 技术参数 ★工作电源：AC85～265V，DC100V～300V自适应 ★状态输入要求：无源干接点输入（状态显示装置内部自带电源） ★温湿度测量及控制精度：温度≤1℃；相对湿度≤5% ★接点温度精度： ±2℃ ★选配测温传感器：ATE100、ATE200、ATE300 ★加热、报警输出容量：AC220V/5A ★带电显示要求：额定电压下带电传感器二次侧对地短路电流＞200uA（10kV系统，传感器容值≥100pF） ★通讯：RS485接口，Modbus-RTU协议 接线端子
开孔尺寸（单位mm）
3.2.5 ARTM100无线测温集中采集装置
ARTM100无线测温装置可以嵌入式安装在高压柜、低压抽屉柜内，每台装置可以接收240个传感器的数据，可与ATE100、ATE200、ATE300三种传感器选配使用。装置带有一路485接口、可选配一路以太网口，可将采集到的温度数据上传到监控中心。 技术参数 ★工作电源：DC 24V ★安装方式：嵌入式安装 ★通讯接口：标配一路485接口（MODBUS-RTU协议）、选配一路以太网口 ★接点温度测量精度： ±2℃ ★高温告警：装置自带蜂鸣器，温度超过设定值时启动蜂鸣器输出 外形尺寸 开孔尺寸（单位mm）
接线端子：
3.2.6 ARTM8有线测温装置
ARTM8多路测温装置，适用于一路或多路的温度测温与控制，可接入8路PT100温度信号，对于高低压开关柜内接点、变压器绕组、电机绕组及其他火电厂、水电站等场合的测温都非常适用。 技术参数 ★工作电源：AC85～265V，DC100V～300V自适应 ★安装方式：嵌入式安装 ★通讯接口：标配一路485接口（MODBUS-RTU协议） ★接点温度测量精度： 0.5级 ★告警输出：2路常开，分别对应各通道的低告警值、高告警值 ★输出容量：AC 250V/ 5A, DC30V/ 5A 接线端子
开孔尺寸
3.3 测温方案 上述介绍的测温传感器、采集/显示单元，可以根据测温场所、测温处安装情况、就地显示情况、改造施工可操作性等角度，灵活配置测温方案。 3.3.1 低压系统/变压器/电机绕组有线测温 配置方案：
配置建议：1、1只ARTM8可配置8个PT100； 2、PT100建议适用三线制接入，安装时需做好绝缘处理； 3、PT00建议用户自备。 3.3.2 高低压系统单柜无线测温 配置方案：
配置建议：1、1只ARTM-Pn可配置18个ATE系列传感器； 2、ATE200/ATE300较适合断路器触头、母排处测温； 3、ATE100较适合电缆出线与母排连接处。 3.3.3 高压系统单柜无线测温 配置方案：
配置建议：1、1只ASD300/320可配置12个ATE系列传感器； 2、ATE200/ATE300较适合断路器触头、母排处测温； 3、ATE100较适合电缆出线与母排连接处。 3.3.4 高低压系统就地分散采集后台显示测温 配置方案：
配置建议：1、1只ATC200可接收12个ATE系列传感器； 2、1只ATC200只接收同一面柜子的传感器数据； 3、若单面柜子的测温点数大于12，需另ATC200数量，按12的倍数配置。 3.3.5 高低压系统就地集中采集后台显示测温 配置方案：
配置建议：1、1只ATC400可接收240个ATE300； 2、1只ATC400可同时接收多台柜内的测温点数据。 3.3.6 高低压系统分散采集集中显示无线测温 配置方案：
配置建议：1、1只ARTM100可接收20个ATC200； 2、1只ATC200只接收同一面柜子的12个传感器数据； 3、若单面柜子的测温点数大于12，需另ATC200数量，按12的倍数配置。 3.3.7 高低压系统集中采集显示无线测温 配置方案：
配置建议：1、1只ARTM100连接1个ATC400； 2、1只ATC400可接收240个测温（来自同一个配电室） 3.4 无线测温系统 现场配置的无线测温传感器，其发射的温度数据供采集收发器、测温显示终端采集后，可以做成一个无线测温小系统，将数据实时统计在监控中心，并对每个测温点数据分析，给出分析报表。 3.4.1实时监测 无线测温系统人机界面友好，能够以配电一次图的形式直观显示各测温节点的温度数据，及有关故障、告警等信号。
3.4.2详细温度查询 历史温度曲线、实时温度曲线查询
3.4.3运行报表 查询各回路设备运行温度报表
3.4.4实时报警 安科瑞Acrel-2000无线测温系统具有实时高温报警功能。
3.4.5历史事件查询 安科瑞Acrel-2000无线测温系统能够对高温告警事件记录进行存储和管理，方便用户对系统事件和报警进行历史追溯，查询统计、事故分析。
3.4.6用户权限管理 安科瑞Acrel-2000无线测温系统为保障系统安全稳定运行，设置了用户权限管理功能。通过用户权限管理能够防止未经授权的操作（如的操作，数据库修改等）。可以定义不同级别用户的登录名、密码及操作权限，为系统运行、维护、管理提供可靠的安全保障。
|
