1、智能微电网光储体机介绍

光伏储能体化能量转换装置(简称)是种应用于光伏、储能联合发电系统中实现直流/交流电能转换的设备，采用电力电子控制技术，可以协调控制光伏与储能电池的出力，平抑光伏电池的功率波动，并通过储能变流技术输出满足标准要求的交流电能向负载供电。设备具有工作模式动态可调，并离网模式切换，光伏能量大功率跟踪，以及对储能蓄电池精细管理等功能和特点。采用光伏和储能各自通过DC/DC共直流母线汇集的方式，控制灵活，稳定性高，不仅可以实现光伏的MPPT控制，还可以适应不同类型的储能，充分发挥储能的调节范围，优化储能的充放电控制，提高能量的利用率。

2、工作原理

光储体化发电系统拓扑如图所示，系统可分为DC/DC变换侧、DC/AC变换侧以及直流母线三部分。其中DC/DC低压侧由三条独立支路组成，各支路均采用非隔离型双向DC/DC变换拓扑，可直接与光伏、储能单元相连并且根据需求进行恒压/恒流控制;DC/AC变换侧采用两电平三相半桥拓扑结构，在系统并网运行时交流侧与电网相连DC/AC进行功率控制，系统离网运行时进行恒压恒频控制，为负荷提供稳定的交流电源。光储体化发电系统DC/DC变换高压侧与DC/AC变换直流侧通过直流母线相连，直流母线电压的稳定性直接影响系统的稳定性。

图1 光储体化能量转换装置拓扑图

3、产品功能

3.1 控制功能

恒功率充/放电功能

恒压限流功能

无功调节功能

离网恒压恒频功能

并/离网平滑切换功能

低电压故障穿越功能

多机并联运行功能

大功率点跟踪功能;

跟踪电网计划出力;

平抑分布式光伏出力波动;

外部环境自适应功能

3.2 保护功能

光伏端口/储能端口极性反接保护

光伏端口/储能端口过压/流分级保护

网侧过/欠压分级保护

网侧过流分级保护

网侧过/欠频保护

IGBT 模块过流保护

IGBT 模块/变压器/电抗器过温保护

系统防雷保护

非计划性孤岛保护

电池禁充/放保护

4、性能特点

过载能力强，110%过载可运行2h，120%可运行2min;

系统可扩展性强，直流侧回路个数可根据实际需求进行扩展;

体积小成本低，与传统的光伏、储能联合发电系统相比光储体机集成性更高，减小体积的同时降低了成本，便于推广应用;

功能强大，光储体机同时具备PCS和DC/DC特点，具备平抑光伏波动，跟踪计划出力等功能;

友好型人机界面设计，方便工程人员操作;

提供 CAN 、RS485通讯接口，便于外部通讯;

支持能量型、功率型等不同特性的储能单元以及不同功率等级光伏接入;

具备外部环境自适应功能，在光伏接入时不仅能够实现MPPT而且能够根据外部环境启停设备减少功率损耗;

系统分级保护，在保证系统安全运行同时减少误动作;

5、技术参数

技术参数详见表2.2所示。

表1 光储体机技术参数

6、典型案例

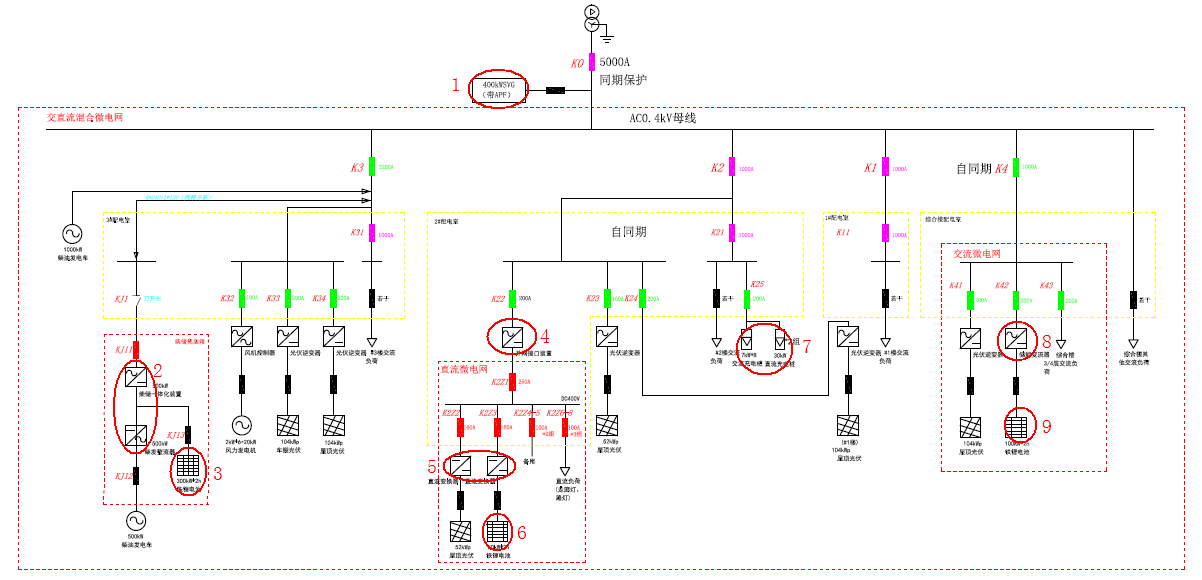

图2 交直流混合微电网典型案例

6.1 项目背景

公司积极打造无锡市*个分布式能源与智能微电网示范项目。企业现有4幢办公大楼，屋顶用来铺设光伏发电系统，同时考虑安装风力发电设备，并通过集中和分散两种方式引入储能，搭建包含光伏发电、风力发电、储能系统、智能用电、冷热综合利用等多种能源的混合能源系统，电能替代、清洁替代，实现分布式新能源发电以及智能用电的协调与融合。

园区包括变电所柴油发电机接入及柴储体化并网系统示范，分布式光伏发电示范区域，直流微电网示范区域，交流微电网示范区域、电动汽车与电网互动示范区域，这些示范区可统整合为个交直流混合的主动配电网系统。

6.2 建设方案

6.2.1 分布式能源发电建设。

园区的分布式能源发电主要包括屋顶光伏系统400kW，车棚光伏系统100kW，风力发电系统32kW，锂电池储能系统450kW×2h，柴油发电机1500kW，实现风光柴储多能源的综合利用。

6.2.2 交直流混合微电网系统建设。

在2#楼处建设直流微电网，将50kW屋顶光伏系统及50kW储能系统接入直流母线为园区内直流充电桩、直流路灯等负荷供电，并通过逆变器接入2#楼配电房，与风力发电系统及光伏系统组成小型交直流混合微电网;在综合楼建设交流微电网，将综合楼的100kW屋顶光伏系统及100kW储能系统接入为综合楼供电;同时在变电所内接入500kW柴储体化并网发电系统，整个园区可组成个交直流混合微电网运行。

6.2.3 电动汽车与电网互动示范建设。

规划在园区停车场区建设电动汽车双向交流及直流充电桩，开展电动汽车的联网监控，实现对园区内充电桩、电动汽车的管理，并可根据电网的需求为电网提供部分辅助服务。

6.2.4 能量管理中心建设。

能量管理系统接受电网调度/控制指令，通过优化计算形成对微电网协调控制器的综合运行控制指令，下发给微电网协调控制器执行;收集分析微电网协调控制装置上送的各微电网子系统运行信息，评估当前微电网运行状态，上送结果至电网调度/监控系统。同时借助于图形化手段，对园区示范工程集中进行动态、灵活、直观和多wei的可视化展示。

6.3 解决方案

1)SVG(400kW)+APF(250A)：依现场测量数据定，投运运行后功率因数可大0.95以上，5次以上谐波得到明显;

2)柴储体化系统(500kW)：投入运行后，可支撑园区重要负荷并离网无缝切换运行;

3)铁锂储能系统(645kWh)：在后备柴油发电机出力前提供能量支撑;该电池与柴储体化系统放置于集装箱内;

4)并网接口装置(100kW)：支撑直流微网与大电网之间的能量转换;

5)直流变换器(100kW)：光伏与储能直接接入直流微网的转换装置;

6)铁锂储能系统(100kWh)：平滑光伏出力，并为直流微网离网运行提供能量支撑;

7)充电桩(7kW)：为园区新能源车充电;

8)储能变流器(100kW)：交流小微网的重要组成，无需其它装置进行无缝并离网切换，为负荷可靠运行提供保障;

9)铁锂储能系统(200kWh)：平滑光伏出力，并为交流小微网离网运行提供能量支撑
