具体报价请客服 升降压双向变换直流变换器安科瑞鲍静君

1、 产品概述

升降压双向变换直流变换器(DC/DC)系列产品能够广泛应用需进行直流变换的系统之中，实现不同电压等级直流母线间的能量双向流动，产品能够稳定运行于恒压、恒流两种模式。恒压模式下产品能够根据需要对高压侧/低压侧电压进行准确控制，恒流模式下能够准确控制系统电流大小。同时为了适应分布式电源的接入，产品还具备大功率点跟踪，外部环境自适应以及下垂控制等功能。

2、 产品介绍

2.1 产品型号及说明

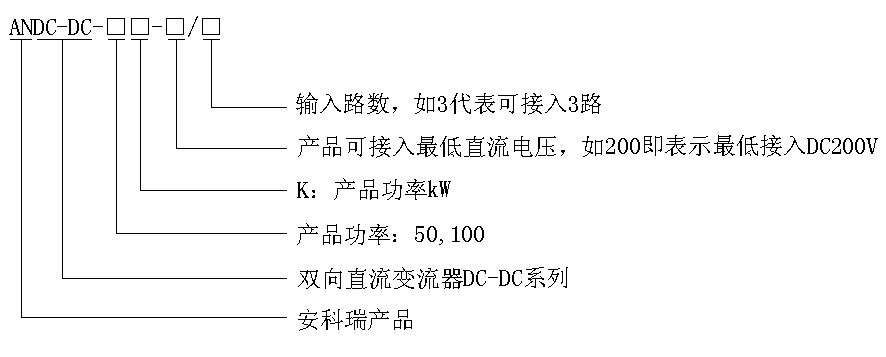

图3.1 ANDC-DC产品型号说明

2.2 产品工作原理及功能

2.2.1

采用经典BUCK/BOOST电路拓扑，具备升降压双向变换功能，即升降压斩波电路。能量从C1流向C2时，直流变换器工作在BOOST模式下，实现升压功能;能量从C2流向C1时，直流变换器工作在BUCK模式下，实现降压功能。双向直流变换器拓扑电路如图3.2所示：

图3.2 双向直流变流器拓扑图

双向直流变换器功能描述：

恒压充、放电机转换，恒功率充、放电及转换等;

电池侧和直流母线侧双向升降压;

兼容多种不同配置和型号的蓄电池;

电池侧接光伏电池板时具备MPPT功能;

多台变流器并联运行控制功能(主从控制，下垂控制);

2.2.2多路直流变换器

多路直流变换器同样采用经典BUCK/BOOST电路拓扑，具备升降压双向变换功能，即升降压斩波电路。与双向直流变换器不同的是，低压侧分解为3路可独立控制的回路，可同时接入不同类型的电源，高压侧并联在起，形成共直流母线的直流汇集系统。多路直流变换器拓扑电路如图3.3所示：

图3.3 多路直流变流器拓扑图

多路直流变换器功能描述：

l路输入可分别独立控制

光伏/储能自适应运行

支持能量型、功率型等不同特性的储能单元接入

2.2.3隔离型DAB

隔离型DAB采用经典全桥电路拓扑，与前两个变换器不同的是双向均具备升降压双向变换功能，且输入输出实现电器隔离。隔离型DAB拓扑电路如下图所示：

图3.4 隔离型DAB变流器拓扑图

隔离型DAB功能描述：

宽直流电压变化范围，实现升压/降压变换

输入输出之间有高频变压器，可实现故障隔离

多个DAB高压侧级联可应用于高压直挂场合

2.3 产品特点

控制平台采用双DSP+FPGA全数字控制方式，采用的主电路拓扑和控制算法，控制精度高、运行稳定;

具备恒压、恒流控制，大功率点跟踪，多机并联运行等功能;

过载能力强，10%过载可运行2h，20%可运行2min;

友好型人机界面设计，方便工程人员操作;

提供CAN 、RS485通讯接口，便于外部通讯;

多台DC/DC可并联无互联运行，便于系统扩容，实现冗余控制;

支持能量型、功率型等不同特性的储能单元接入;

系统分级保护，在保证系统安全运行同时减少误动作;

具备外部环境自适应功能，在光伏接入时不仅能够实现MPPT而且能够根据外部环境启停设备减少功率损耗;

2.4 主要技术参数

表3.1 技术参数

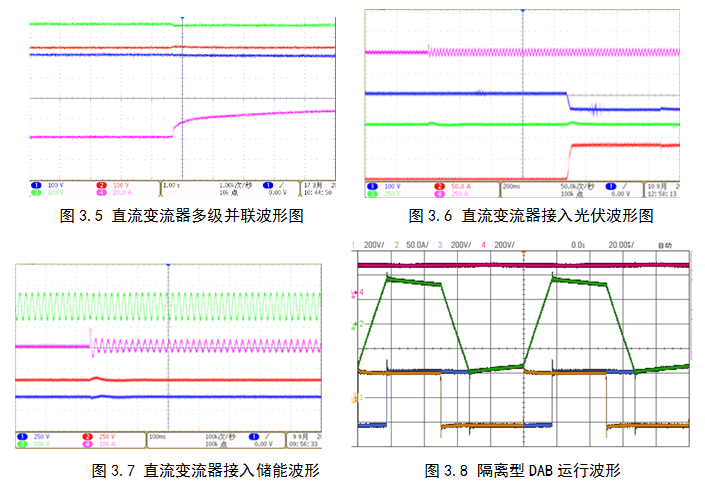

2.5 实验波形图

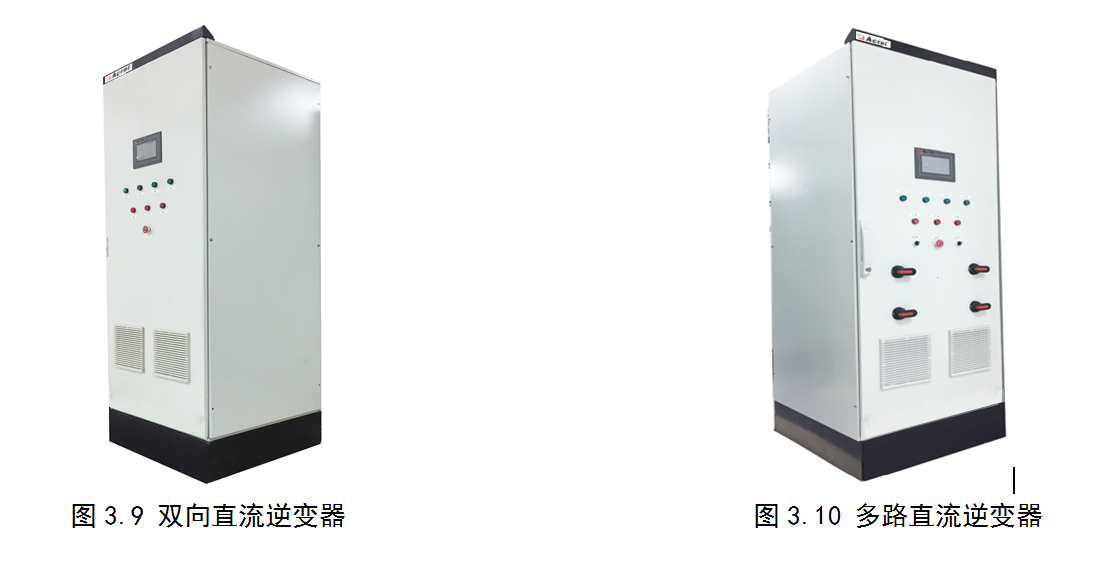

2.6 整柜实物图

2.7 选型方法及订货范围

根据所需电源设备或负载的功率大小选择合适的直流变换器;

所需电源设备或负载的工作电压范围(如不在参数范围内可先和技术人员进行沟通);

直流变换器机柜安装方式;

配电系统次系统图;

机柜默认下进线方式，如有特殊要求可提前沟通
