1 ARTM100无线测温系统安装使用指南

　　1.1 产品概述

　　ARTM100电气接点无线测温系统适用于高压开关柜触点及接点、刀闸开关、高压电缆中间头、干式变压器、低压大电流等设备的温度监测。该装置采用低功耗技术设计，由嵌入式体化触摸屏、无线测温收发器和无线温度传感器组成。无线温度传感器与主机信息交换通过无线信号传送，不会影响系统的绝缘性能，使用更安全。装置具有隔离*、安装方便、抗干扰能力强、工作可靠等特点，解决了高电压状态下的接触式温度监测的安全问题。

　　1.2 主要技术指标

　　表1 ARTM100技术指标　

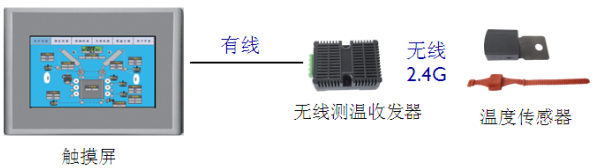

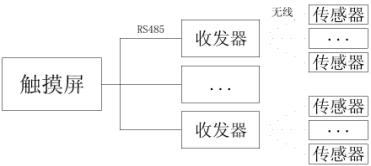

1.3 产品拓扑图

1.4 产品安装

　　1.4.1 触摸屏安装方法

　　ARTM100无线测温系统使用的触摸屏采用面板嵌入式安装，产品尺寸及安装开孔尺寸如图1.1所示。安装方法见图1.2。

　　图1.1 触摸屏开孔尺寸(单位mm)

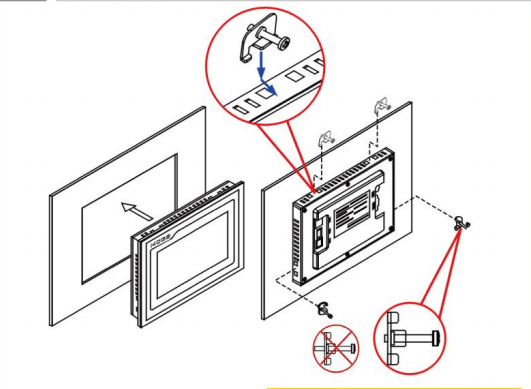

　　图1.2 触摸屏安装方法

　　1.4.2 无线温度收发器的安装

　　无线测温收发器，可以采用导轨(DIN35mm)安装方式，也可以使用螺栓固定方式，如图1.3所示。

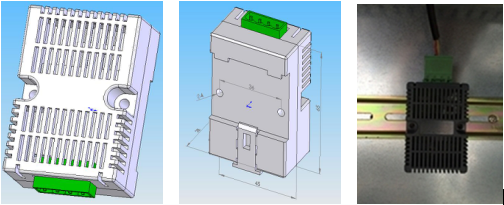

 　　图1.3 无线温度收发器外形及安装示例

　　1.4.3 无线温度传感器的安装

　　无线温度传感器有表带固定和螺栓固定两种方式。表带式适用于手车式动触头的安装;螺栓式适用于母排搭接处，电缆与母排搭接处，隔离刀闸搭接处等用螺栓固定的电气搭接点的安装。

 　　图1.4 螺栓式ATE100无线温度传感器外形尺寸(单位mm)

 　　图1.5 螺栓式ATE100无线温度传感器安装示例

 　　图1.6 表带式ATE200无线温度传感器外形尺寸(单位mm)

 　图1.7 表带式ATE200无线温度传感器安装示例

　　1.5 触摸屏背部端子图

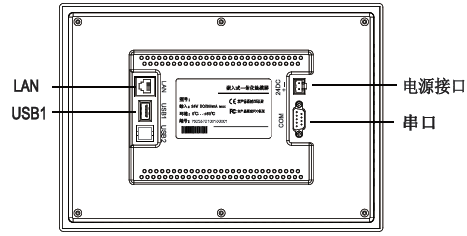

 　　图1.8 触摸屏背部端子

 　　图1.9 串口引脚定义

　　常规情况下，COM2连接无线温度收发器，串口COM4连接后台系统。

　　2 产品操作指南

　　安装好触摸显示屏及无线温度收发器，并连接好两者之间的通讯线缆，然后通过电源转换器给两者接通DC24V的工作电源。打开测温点处的无线温度传感器的开关，触摸屏即可接收并显示各温度传感器节点的温度。

　　2.1 温度显示

　　触摸屏上电进入工作状态后，默认即为“实时温度”界面，再此界面可观察到各节点采集的温度值。　　

 　　图2.1 实时温度界面

　　2.2 定值设置

　　用户登录后，可以通过“定值设置”菜单可设置无线温度传感器组的高温告警值，当测得温度值超出设定值时，触摸屏显示告警并且蜂鸣器鸣叫。设置好定值之后，定要点击“保存设置”按钮，否则设置的值不成功。默认登录密码为0000，可通过登录界面修改密码。

  　图2.2 登录管理界面　　

 　　图2.3 定值设置

　　2.3 报警信息

　　进入“当前报警”界面，显示的是当前告警发生情况，如图2.3;若要查看所有历史告警，进入“历史报警”界面。在“当前报警”界面查看实时发生的报警，有报警时，此界面显示出报警提示，并且蜂鸣器鸣叫，在蜂鸣器鸣叫时，点击确认报警，蜂鸣器会停止鸣叫，同时报警提示的字颜色会变为蓝色，当报警故障后，报警提示会消失。　　

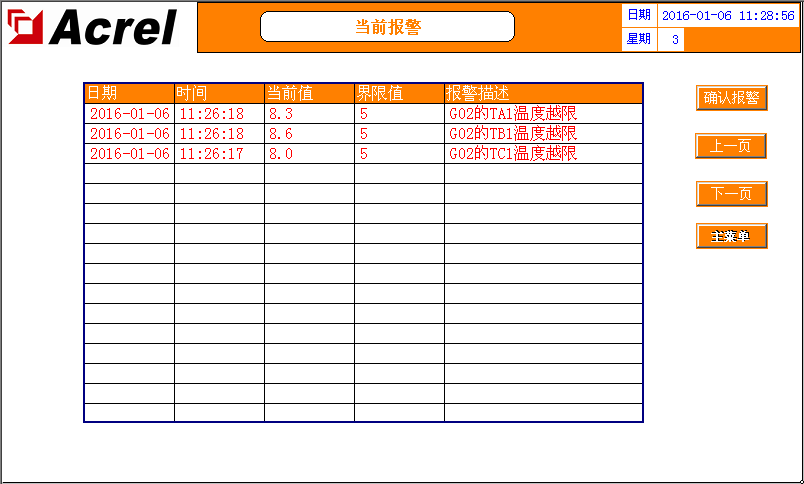

 　　图2.4 当前报警
