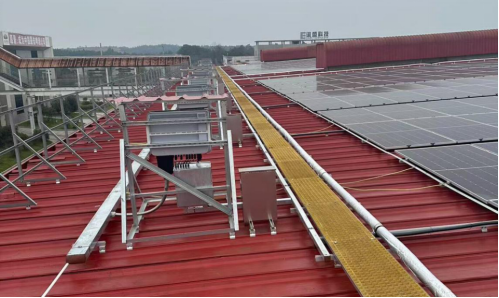

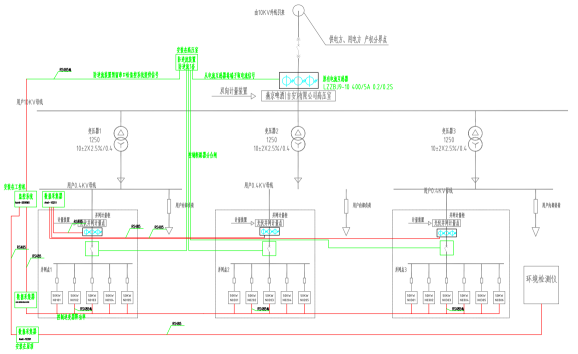

项目概况 江西燕京啤酒有限责任公司分布式光伏发电项目建设总装机容量为1MW，建设地点位于江西省吉安市吉安县吉安高新区凤凰园区。该项目包括光伏发电系统(光伏电池组件，具体直流侧总装机规模未明确)、3台变压器、16台50kW 逆变器。项目设有三个并网点，并网点1布置5台50kW逆变器，并网点2布置5台50kW逆变器，在并网点3布置6台50kW逆变器。每逆变器将由电池组件输出的直流电转化为交流电(0.4kV)，并通过电缆分别引至各自并网点的箱式变压器(10kV)。然后，各箱变再升压至10kV，通过输电线路汇流接入10kV外线最终接入当地电网。
根据当地电力供应要求，本分布式光伏项目，仅限于就地消纳，不得并入电网。

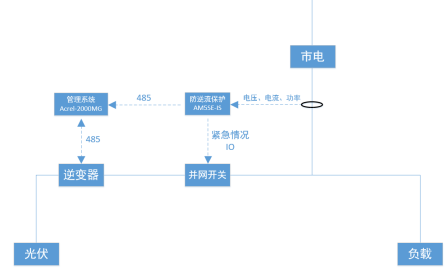

为了实现上述目标，在公共连接点安装防逆流保护装置，一旦检测到逆流，该装置将通过通信接口发送信号给能量管理系统。系统监测市电总进线处的功率和实时的发电功率，并根据这些数据计算生成对应的逆变器调节指令，从而实现光伏防逆流的柔性调节功能。该方法不仅保证电力系统按照设计运行，保护电网的安全和稳定，还能最大会利用光伏发电，降低用户用能成本。控制方案如下：

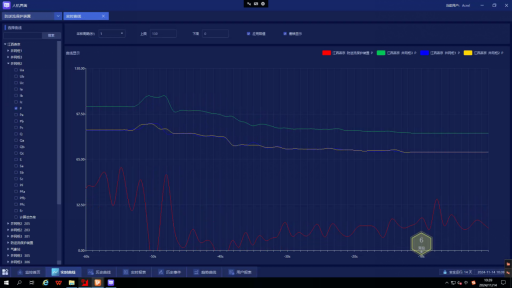

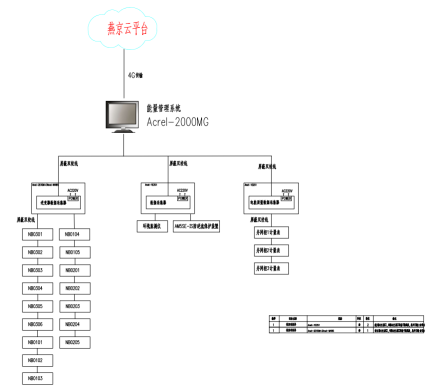

能量管理系统通过整合分布式能源，实现统一的监测与管理。利用智能化控制系统，可根据负荷用电需求实时调整各个光伏单元的输出功率，确保光伏系统不会向电网反向供电。在防逆流综保跳开并网柜前，系统通过下发逆变器功率调节命令来实现柔性调节的目的，提升微电网系统的稳定性和可靠性。下图展示了防逆流调节效果，通过控制逆变器的输出使得公共连接点的功率值保持在15kW的设定值，防止光伏出现逆流，避免电力公司考核与罚款。

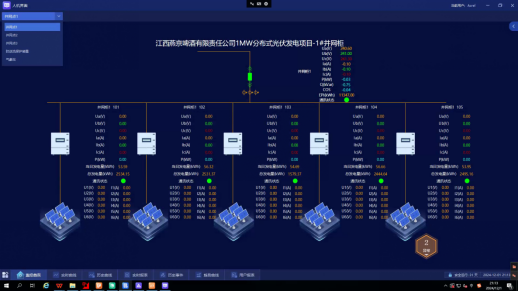

此外，能量管理系统的用户界面友好，可以以系统一次电气图的形式直观显示各电气回路的运行状态，实时监测光伏回路电压、电流、功率、功率因数等电参数信息，对分布式电源进行发电管理，使管理人员实时掌握发电单元的出力信息、收益信息及发电单元运行功率设置等。
|
